रिमोट कंट्रोलेबल प्रेजेंस मोशन डिटेक्टर

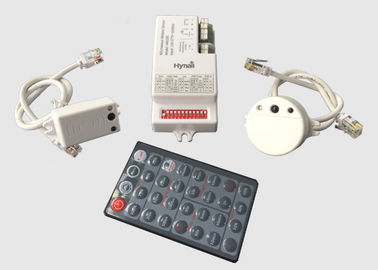

                        रिमोट कंट्रोलेबल, उपस्थिति गति डिटेक्टर, अलग एंटीना सिर, 0 ~ 10v डिमिंग

सामान्य 1 ~ 10V डिमिंग ड्राइवर के साथ एक साथ इस्तेमाल किया, तीन स्तर डिमिंग नियंत्रण प्राप्त करते हैं। जब सेंसर ट्रिगर किया जाता है, दीपक 100% पर होगा, होल्ड-टाइम के बाद,दीपक पूर्व निर्धारित डिमिंग स्तर पर गिर जाएगा, लोगों की एक और लंबी अनुपस्थिति के बाद ((स्टैंड-बाय अवधि), दीपक पूरी तरह से बंद हो जाएगा।



विशेषताएं--


इनपुट वोल्टेजः 120〜277V AC, 50/60Hz।

नामित भारः 400W @ 120VAC (क्षमता)

800W @ 200〜277VAC (क्षमता)

स्टैंडबाय पावरः <1w.

विशेष रूप से सीमित स्थान वाले लपटों के लिए डिज़ाइन किया गया, एलईडी पैनलों, धातु के लूपों के साथ रैखिक कार्यालय प्रकाश व्यवस्था, कॉम्पैक्ट बुलचेड आदि के लिए आदर्श है।सेंसर शरीर छिपाएं और केवल छोटे अलग एंटीना सिर विन्यस्त.

डुअल प्रोसेसर तकनीक, अंतर्निहित अनुप्रयोग के लिए वास्तविक डेलाइट मॉनिटरिंग फ़ंक्शन।

शून्य क्रॉस-पॉइंट ऑपरेशन, सेंसर रिले को रश-इन करंट से बचाएं, रिले का अधिकतम भार और जीवन समय सुनिश्चित करें।

डीआईपी स्विच + आईआर रिमोट कंट्रोल 2 चैनल सेटिंग. स्वचालित रूप से नवीनतम ऑपरेशन पर एक दूसरे को ओवरराइड.

12 मीटर व्यास तक का पता लगाने की सीमा।

माउंटिंग ऊंचाईः 3 ~ 6m.

ऑपरेशन तापमानः -20°C ~ + 70°C

आईपी रेटिंगः IP20.

सेटिंग्स ((डीआईपी स्विच द्वारा) --

पता लगाने की सीमा

पता लगाने रेंज संयोजन का चयन करके कम किया जा सकता है

डीआईपी स्विच पर प्रत्येक आवेदन के लिए ठीक से फिट करने के लिए।

रोक समय

रोक समय का अर्थ है गति का पता लगाने के बाद दीपक को 100% चालू रखने की अवधि।

*जब प्रतीक्षा समय 3s पर सेट किया जाता है, सेंसर परीक्षण मोड में प्रवेश करता है, यह परीक्षण मोड मुख्य रूप से उपयोगकर्ताओं के लिए वांछित पता लगाने की सीमा चुनने के लिए है। इस मोड में दिन के प्रकाश सेंसर अक्षम है,जब कोई गति न हो, जब कोई गति का पता चलता है, तो फिक्स्चर 3s चालू और 2s बंद का एक चक्र रखता है।

दिन के प्रकाश सेंसर

दिन के प्रकाश सेंसर का अर्थ है सेंसर फ़ंक्शन को सक्षम या अक्षम करने के लिए दिन के प्रकाश की सीमा।

"निष्क्रिय": सेंसर हमेशा काम करता है, दिन के प्रकाश के दौरान भी।

"50 लक्स": सेंसर केवल दोपहर में काम करता है.

"10lux_,सेंसर केवल अंधेरे में ही काम करता है।

प्रतीक्षा अवधि

यह वह समय है जब दीपक लोगों की लंबी अनुपस्थिति में पूरी तरह से बंद होने से पहले कम प्रकाश स्तर पर रहता है।

️+∞ ️: दो-स्तरीय डिमिंग कंट्रोल का मतलब है, फिक्स्चर कभी बंद नहीं होता।

स्टैंडबाय डिमिंग स्तर

यह कम रोशनी का स्तर है जिसे आप लोगों की अनुपस्थिति में प्रतीक्षा समय के बाद रखना चाहते हैं।

* 0% का अर्थ है चालू/बंद नियंत्रण।

10%--Vdim=1.5Vdc 30%--Vdim=3.0Vdc 50%--Vdim=5.0Vdc


सेटिंग्स ((रिमोट कंट्रोल IR12) द्वारा--


वायरिंग आरेख--




दिन के प्रकाश निगरानी समारोह--


दोहरी प्रोसेसर तकनीक का उपयोग करते हुए, यह सेंसर डिफ्यूज़र के पीछे से प्राकृतिक प्रकाश और कृत्रिम प्रकाश का अंतर बता सकता है,स्वचालित रूप से चालू ((यहां तक कि बिना आंदोलनों के) जब परिवेश प्रकाश लक्ष्य मूल्य से कम है, और फिर जब भी कृत्रिम प्रकाश की आवश्यकता नहीं होती है तो स्वचालित रूप से बंद हो जाता है (अंबियंट लाइट पर्याप्त उज्ज्वल है) ।

नोटः लक्स-ऑफ नमूनाकरण समय---30s; लक्स-ऑन नमूनाकरण समय---10s.

लक्स-ऑन फ़ंक्शन तभी प्रभावी होता है जब स्टैंडबाय डिमिंग अवधि +∞ पर सेट की जाती है।
